AH9925是一款高效率，穩定可靠的高亮度 LED 燈恒流驅動控制芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度 LED 燈串的恒流驅動。
芯片采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達 350KHz，可使外部電感和濾波電容體積減小，效率提高，節省 PCB 面積。關斷時間可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在 EN 端加 PWM 信號，可調節 LED 燈的亮度。

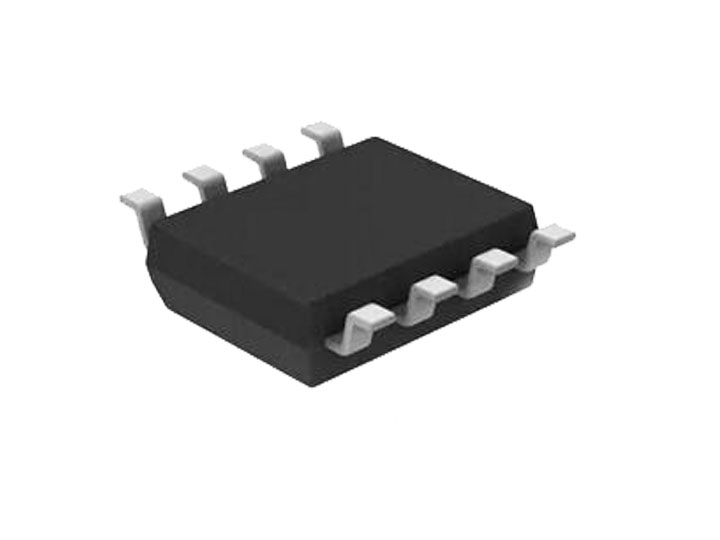

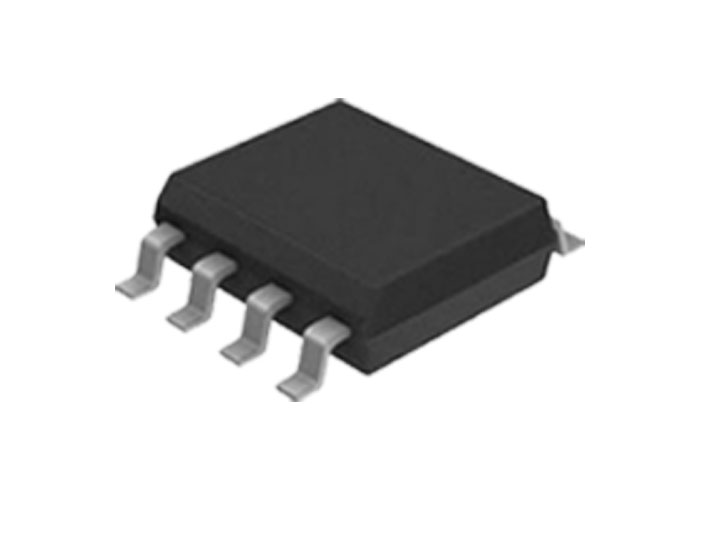

AH9925通過調節外置電流檢測電阻的阻值來設置流過 LED 燈的電流，支持外加電壓線性調光，流過 LED 燈的電流可從幾十毫安到3安培變化。AH9925 采用 ESOP8 封裝，散熱片內置接 SW腳。

特性：

內置 60V 功率管及 5.6V 齊納管寬輸入電壓范圍:5V~60V高效率:可高達92%
最高工作頻率:350KHz
峰值電流采樣電壓:250mV
亮度可調:EN 端的 PWM 調光和 DIM端的線性調光關斷時間可調
內置電流采樣前沿消隱電路內置過溫保護
應用領域
平板顯示器 LED背光燈
工作燈、汽車車燈、電瓶車燈、 LED 射燈、強光手電筒
