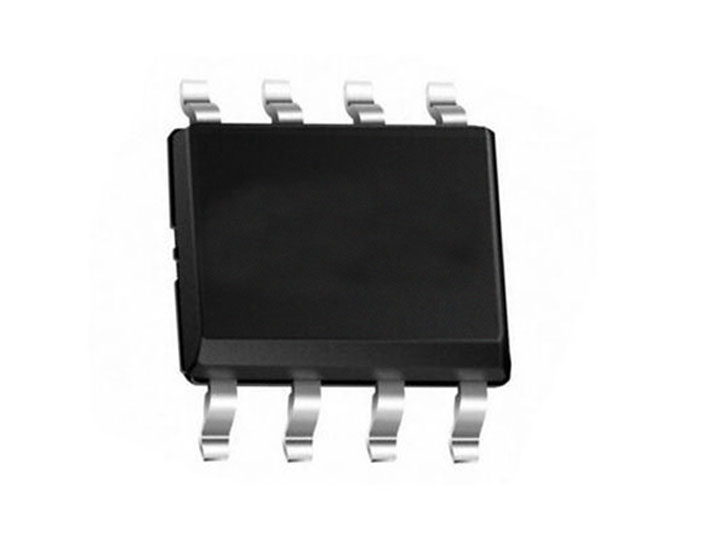

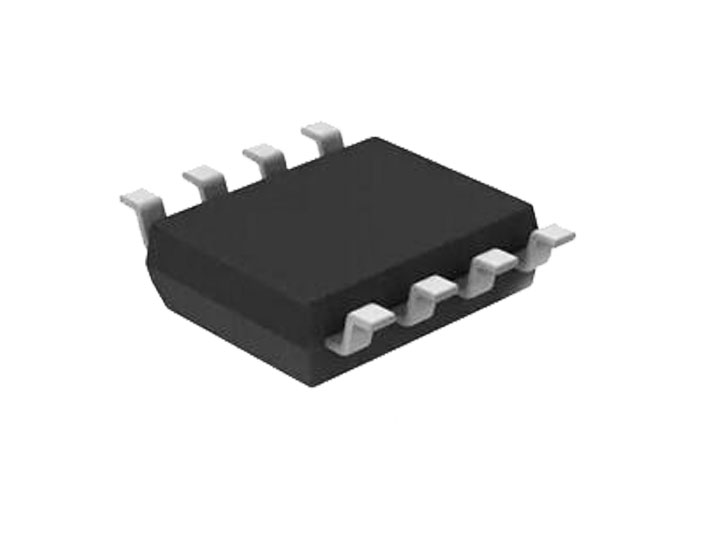

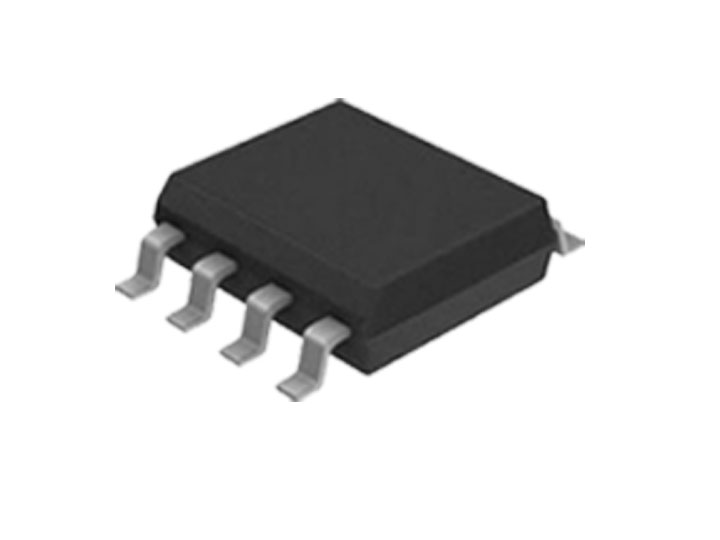

AH2140是一種帶 PWM 調光功能的線性降壓 LED 恒流驅動器，僅需外接一個電阻就可以構成一個完整的 LED 恒流驅動電路，調節該外接電阻可調節輸出電流，輸出電流范圍為 10~2000mA。內置 30V 50 毫歐 MOS。內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。具有很低的靜態電流，典型值為 60uA。帶 PWM 調光功能，可通過在 DIM 腳加 PWM 信號調節 LED 電流。采用 ESOP8 封裝。外露散熱片接 LED 腳。

特點

內置 30V 50 毫歐 MOS

低靜態電流：60uA

輸出電流：10mA 到 2000mA。

PWM 調光：最高頻率 10KHz

輸出電流精度：±4%

VDD 工作電壓：2.5-6V

應用

線性 LED 照明驅動

LED 手電筒、LED 臺燈、LED 礦燈、

LED 指示燈等
