AH53XX系列是專為功耗敏感應用研發設計的一款高輸入電壓超低功耗的低壓差線性穩壓器。最大允許的輸入電壓可達35V，且輸出100mA電流時輸入輸出電壓差僅300mV。典型情況下，靜態電流1.6uA，具有幾個固定的輸出電壓1.8V，2.5V，3.0V，3.3V , 3.6V ,4.0V.4.2V , 5.0V。 IC內部集成了短路保護和熱關斷功能。盡管主要為固定電壓調節器而設計，但這些 IC可與外部元件結合來獲得可變的電壓和電流。

特點

超低靜態電流1.6uA

寬輸入電壓范圍Vout+1V 至35V大輸出電流200mA系統啟動無過沖短路保護釋放無過沖低壓降

30mV@10mA300mV@100mA600mV@200mA

多種固定輸出電壓:1.8V,2.5V,3.0V,3.3V

3.6V , 4.0V , 4.2V,5.0V

輸出電壓精度:

 AH53XXA +1%

 AH53XXB +2%

較好的電源/負載瞬態響應低溫度漂移100ppm/℃短路保護功能

過熱保護功能

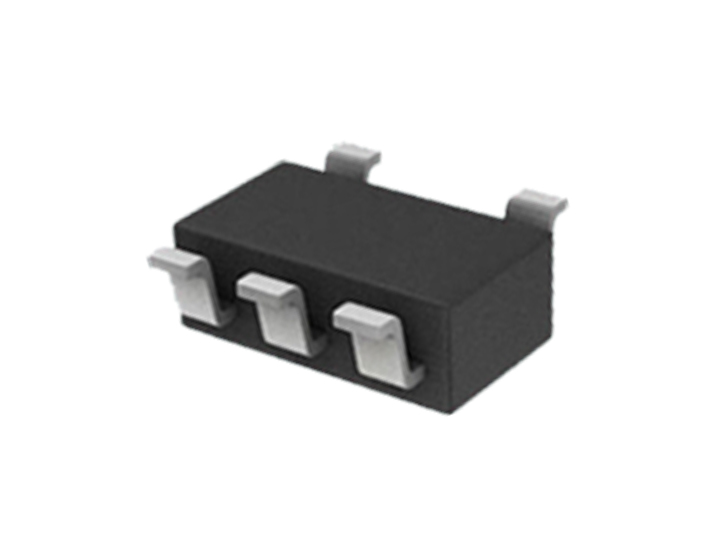

五種封裝類型:

 AH53XXSC  SOT23

 AH53XXBTE  SOT23-3

 AH53XXBTG  SOT23-5

 AH53XXBTS  SOT89-3

 AH53XXBTY  TO92

應用

電池供電設備煙霧傳感器

微控制器

家用電器與儀器
