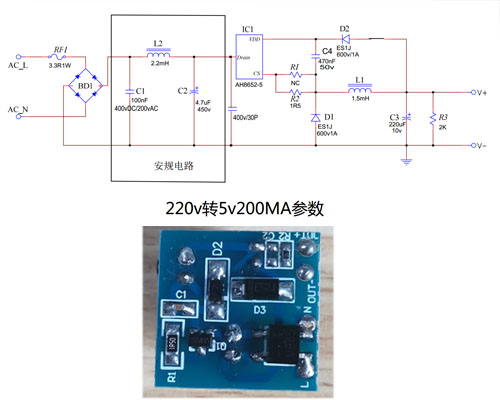

AH8652|最簡單的220V降5V應急燈方案原理圖，低成本AC-DC電源方案AH8652是一款非隔離型、高集成度且低成本的PWM功率開關，適用于降壓型和升降壓型電路。AH8652采用高壓?jiǎn)尉A工藝，在同一片晶圓上集成有500V高壓MOSFET和采用開關式峰值電流模式控制的控制器。在全電壓輸入的范圍內可以保證高精度的5V默認輸出。在芯片內部，振蕩器頻率固定為31kHz且?guī)в卸额l功能，在保證輸出功率的條件下優化了EMI效果。同時，芯片設計有輕重載模式，可輕松獲得低于50mW的待機功耗。AH8652集成有完備的保護功能:VDD欠壓保護、逐周期電流限制、過熱保護、過載保護和短路保護等。

特性：

1、高精度5V默認輸出

2、集成500V高壓MOSFET和高壓?jiǎn)?dòng)電路

3、超低系統成本

4、支持降壓和升降壓電路

5、開關式峰值電流模式控制

6、超低待機功耗小于50mW

7、超低工作電流，支持小VDD電容

8、集成31KHz帶抖頻功能振蕩器

9、集成軟啟動電路

10、集成式保護功能:過載保護(OLP)、過熱保護(OTP)、逐周期電流限制(OCP)、前沿消隱(LEB)、VDD 欠壓保護

11、可選封裝T0-92與SOT23-3L

 典型應用：小家電電源、輔助電源、MCU/CPU供電、WIFI模塊供電、繼電器供電等。
