AH8063,6.6V-30V4A大電流三節鋰電池充電芯片IC,AH8063 是 PWM 降壓模式三節鋰電池充電管理集成電路，獨立對三節鋰電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。具有涓流，恒流和恒壓充電模式，非常適合鋰電池充電管理。在恒壓充電模式，將電池電壓調制在 12.6V，也可以通過一個外部電阻向上調整；在恒流充電模式，充電電流通過一個外部電阻設置。對于深度放電的鋰電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時， 用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的95.5%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時， 自動進入睡眠模式。其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。采用 10 管腳 SSOP 封裝。

應用:

?  手持設備

?  備用電池應用

?  便攜式工業和醫療儀器

?  電動工具

?  獨立電池充電器

特點:

?  寬輸入電壓范圍：6.6V 到 30V

?  對三節鋰電池完整的充電管理

?  充電電流可達 4A

?  PWM 開關頻率：300KHz

?  恒壓充電電壓可用電阻向上調整

?  恒壓充電電壓精度： ±1%

?  恒流充電電流由外部電阻設置

?  對深度放電的電池進行涓流充電

?  自動再充電功能

?  充電狀態和充電結束狀態指示

?  軟啟動功能

?  電池端過壓保護

?  工作環境溫度：－40℃ 到 ＋85℃

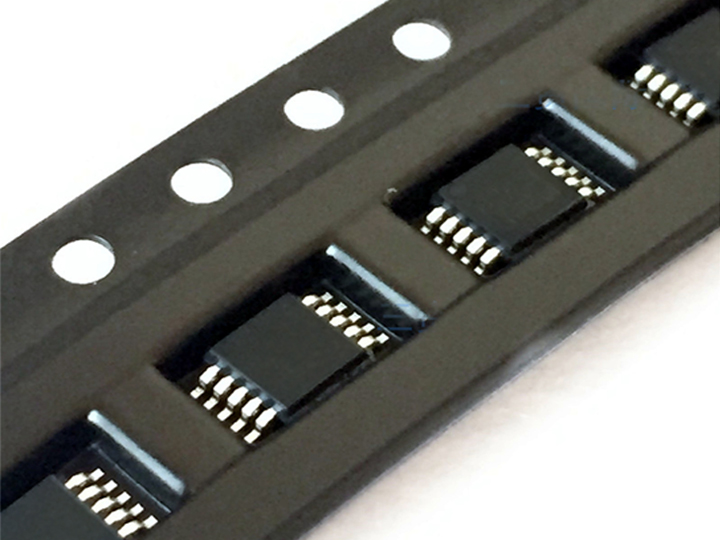

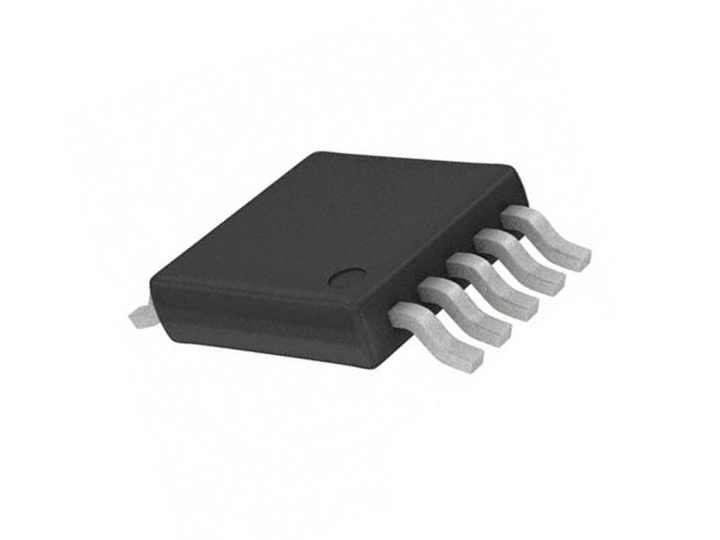

?  采用 10 管腳 SSOP 封裝

?  產品無鉛，滿足 Rohs，不含鹵素
