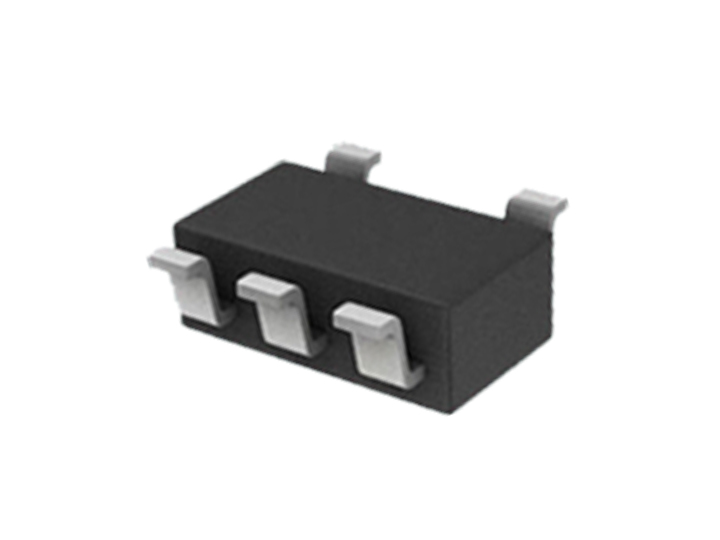

9V耐壓2.4V0.6鋰電芯片|AH855B是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器，并帶有電池正負極反接保護功能，可減少在裝配過程導致電池反接引起的芯片損壞。其SOT23-5封裝與較少的外部元件數目使得成為便攜式應用的理想選擇。 可以適合 USB電源和適配器電源工作。由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻和隔離二極管。熱反饋可對充電電流進行調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于 4.2V，而充電電流可通過一個電阻進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時， 將自動終止充電循環。當輸入電壓（交流適配器或 USB 電源）被拿掉時，自動進入一個低電流狀態，將電池漏電流降至 2μA 以下。也可將 置于停機模式，從而將供電電流降至 55μA。 的其它特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。內部集成有防電池反接保護電路，可防止應用中電池反造成的芯片損壞。采用綠色環保的SOT23-5封裝以及最少3個外圍器件可有效減小電路PCB布板空間。 可工作于-40°C to +85°C。

特性

&高達600mA的可編程充電電流,無需 MOSFET\檢測電阻或隔離二極管

&流 恒定電流/恒定電壓操作,并具有可在無過熱危險的,情況下實現充電速率最大化的熱調節功能

&恒定電壓操作,并具有可在無過熱危險的,情況下實現充電速率最大化的熱調節功能

&從 直接從 USB  端口給單節鋰離子電池充電,到精度達到1%的4.2V 預設充電終止電壓

&用于電池電量檢測的充電電流監控器輸出,自動再充電

&為停機模式下的供電電流為 55μA,2.9V涓流充電

&充電狀態輸出引腳,C/10 充電終止

&軟啟動限制浪涌電流,防電池反接

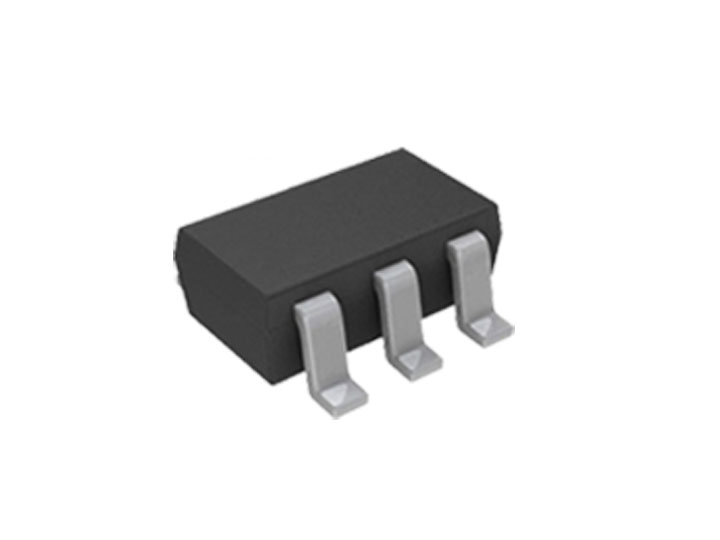

&SOT23-5 封裝

應用

&移動電話, PDA,

&USB數據卡

&電池充電電路

&藍牙應用

&其它手持設備
