QC3.0/22.5W-40W快充芯片|AH8688是支持所有快充手機的快充IC，支持最新22.5W-40W快充，AH8688A 支持多種協議快充協議 AH8688A 支持DCP協議（蘋果、三星、BC1.2)，支持高通QC2.0和QC3.0 AH8688A支持華為快充協議FCP AH8688A支持三星快充協議AFC AH8688A只需極少電感、電容、電阻就可完成整個快充方案。AH8688A是一款集成同步開關的降壓轉換器、支持 4 種輸出快充協議， 為車載充電器、快充適配器、智能排插提供完整的解決方案。AH8688A是一款高端型內置QC2.0和QC3.0內置降壓的快充芯片 AH8688A 內置功率 MOS，輸入電壓范圍是 9.6V到 32V，輸出電壓范圍是 3V 到 12V， 最大能提供18W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流，12V-24V轉換大汽車典型輸出電壓和電流有 5V/3.4A, 9V/2.0A，10V1A, 12V/1.5A。AH8688A的轉換效率高至 98%。輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低AH8688A的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。AH8688A具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。AH8688A 集成快充協議，可以通過 DP/DM 來自動識別輸出端接入設備所支持的快充協議，然后自動調整輸出電壓和電流。AH8688A 支持的快充協議 有 DCP （ 蘋 果 、 三 星 和 BC1.2 ）、 高 通QC2.0/QC3.0、華為快充協議 FCP、 三星快充協議AFC。AH8688A 有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等。

功能特點

1：2.5A的連續輸出電流能力

2：4.5V至36V的寬輸入范圍內具有30V的輸入過壓保護

3：集成36V，83mΩ高邊和36V，68mΩ低側功率MOSFET開關

4：高達95％的效率，支持所有QC2.0快充手機的快充IC芯片

5：CV / CC模式控制（恒壓和恒流）。逐周期電流限制

6：QC2.0兼容

7：自動USB充電器識別，支持蘋果電腦公司的設備快速充電（蘋果電腦公司2.4A模式）。支持三星，GALAXY，標簽設備快速充電。支持BC1.2及YD/T1591年至2009年的充電規格

8：配置的線損補償電阻帶

9：配置充電與電阻限流

10：內部軟啟動限制浪涌電流導通

11：內部補償，以節省外部元件

12：穩定的低ESR陶瓷輸出電容器

13：固定的300kHz開關頻率

14：輸入欠壓鎖定。輸出過壓保護

15：過溫保護，支持所有QC2.0快充手機的快充IC芯片

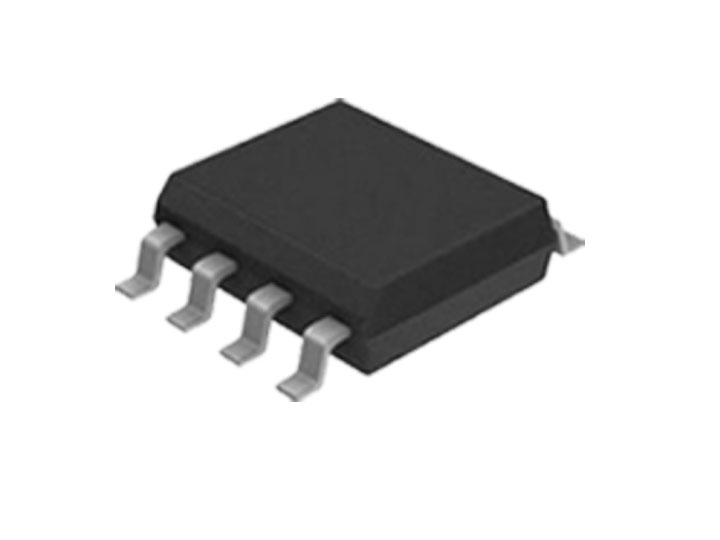

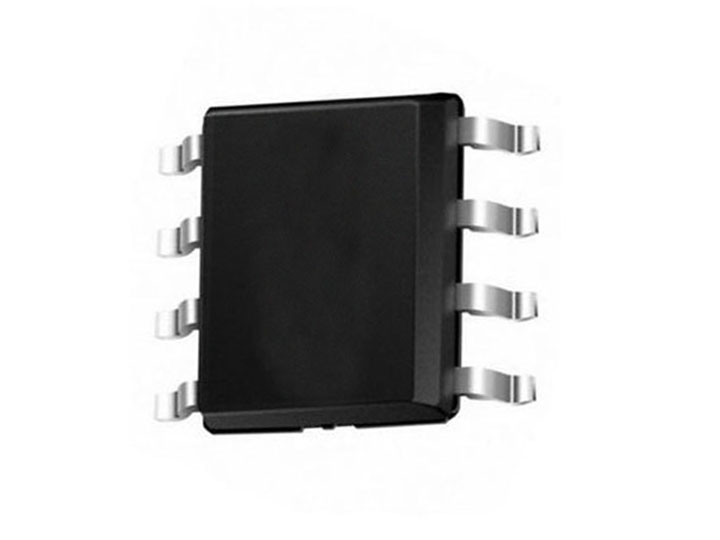

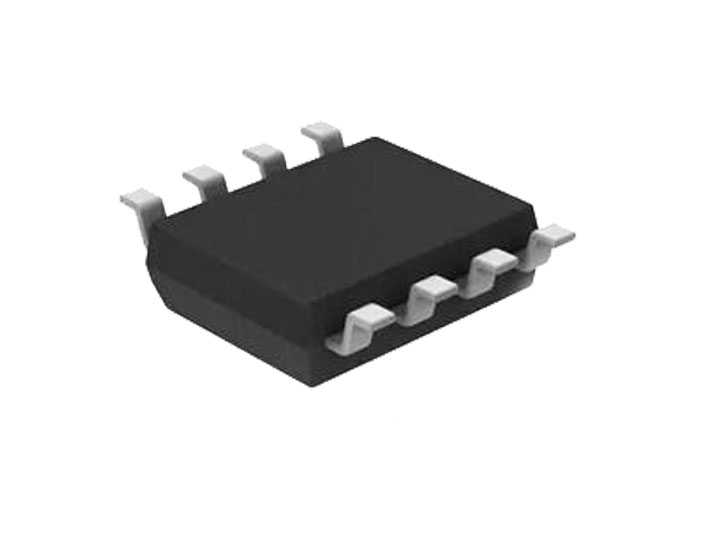

16：耐熱增強型ESOP-8封裝

可以提供技術方案支持，終端客戶可以提供免費樣品及DEMO板支持和調試支持，量大者價更優哦！
