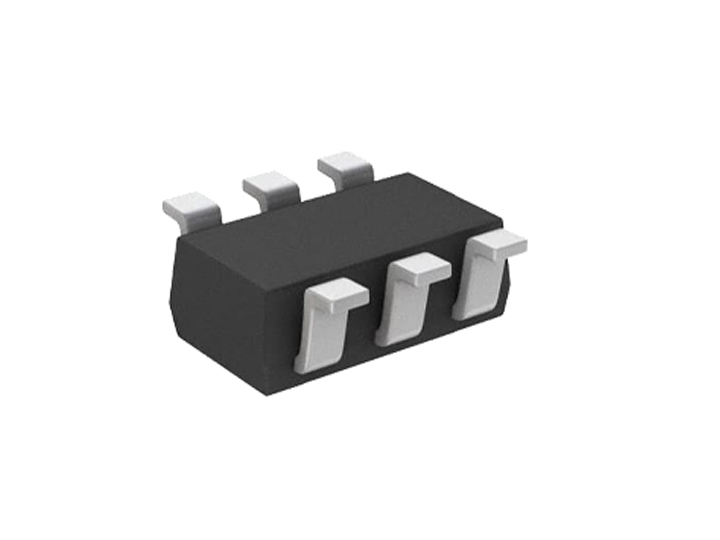

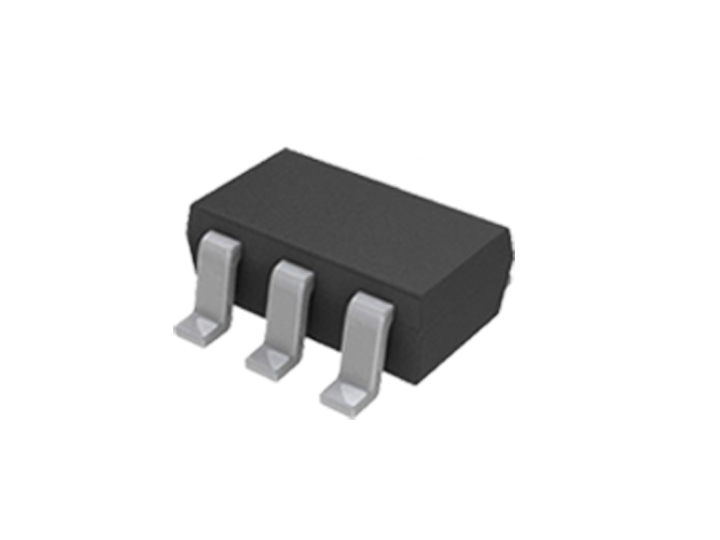

單節鋁電4.2V升至12V芯片|AH3300是一款工作于4V到28V的PFM升壓型電池充電控制集成電路。 內部集成有基準電壓源，＋5V電壓調制單元，電感電流檢測單元，電池電壓檢測電路和片外N溝道MOSFET驅動電路等，具有外部元件少，電路簡單等優點。當接通輸入電源時， 進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。電池電壓通過電阻分壓網絡反饋到FB管腳，當FB管腳電壓達到1.205V(典型值)時，充電過程結束，片外N溝道MOSFET保持截止?fàn)顟B(tài)。當FB管腳電壓下降到再充電閾值時，再次進入充電狀態。 最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。采用6管腳的SOT23封裝。

特性：

&  輸入電壓范圍：4V 到 28V

&  電感電流檢測

&  電池電壓監測

&  高達1MHz開關頻率

&  自動再充電功能

&  高達25W輸出功率

&  5V，5mA內部穩壓器

&  工作溫度范圍：－40℃到85℃

&  6管腳SOT23封裝

&  產品無鉛，滿足rohs指令要求，不含鹵素

應用：

&  鋰電池充電控制

&  磷酸鐵鋰電池充電控制

&  鉛酸電池充電控制

&  獨立充電器
