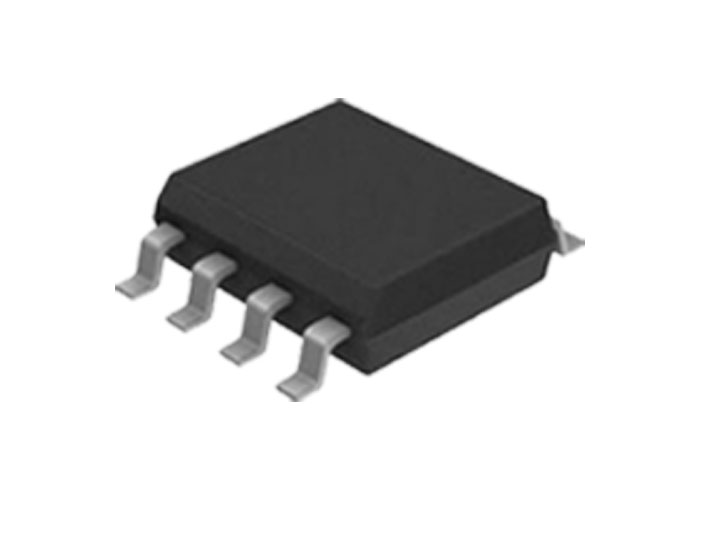

AH1180 是一款內置100V功率NMOS高效率、高精度的升壓型大功率 LED 恒流驅動芯片。內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度 LED 燈串恒流驅動。采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達預期恒定亮度。在 EN 端加 PWM 信號，還可以進行 LED 燈調光。內部集成了 VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。采用 ESOP8 封裝。

特點

? 寬輸入電壓范圍：3.6V~100V

? 內置100V功率 MOS

? 高效率：可高達 95%

? 最大工作頻率：1MHz

? FB 電流采樣電壓：250mV

? 芯片供電欠壓保護：3.2V

? 關斷時間可調

? 外置頻率補償腳

? 智能過溫保護

? 軟啟動

? 內置 VDD 穩壓管

應用領域

? LED 燈杯

? 電池供電的 LED 燈串

? 平板顯示 LED 背光

? 大功率 LED 照明
