AH2216 是一款高頻、高效，應用于驅動白光 LED的非同步升壓轉換器芯片，內部集成耐壓 25V 以上的功率MOSFET可以支持驅動6x1 至6x6背光或OLED的電源應用。此外電路具有軟啟動功能可降低浪涌電流，工作頻率 1MHZ 使其適容許小的外圍元件，并優化可能的 EMI問題。芯片具有輸出電壓 25V 的過壓保護功能，使其適用小的輸出電容。通過改變外部檢測電阻 RSET 的阻值可以設置輸出電流。 可采用 SOT-23-6 小封裝，具有節省 PCB 版面積和整體 BOM 費用。

特點

● 輸入電壓范圍 2.5V-5.5V

● 效率高達90%

● 頻率1MHZ

● 驅動能力：6x1-6x6白光LED

● 限流1.2A

● 內置耐壓25V以上的功率NMOSFET RDS (ON) =0.3Ω

● 輸入欠壓保護

● 輸出過壓保護

● 過溫保護

● 軟啟動及關斷延時功能

● 寬頻率范圍PWM調光（200Hz-200kHz）

● 線性調光及PWM調光

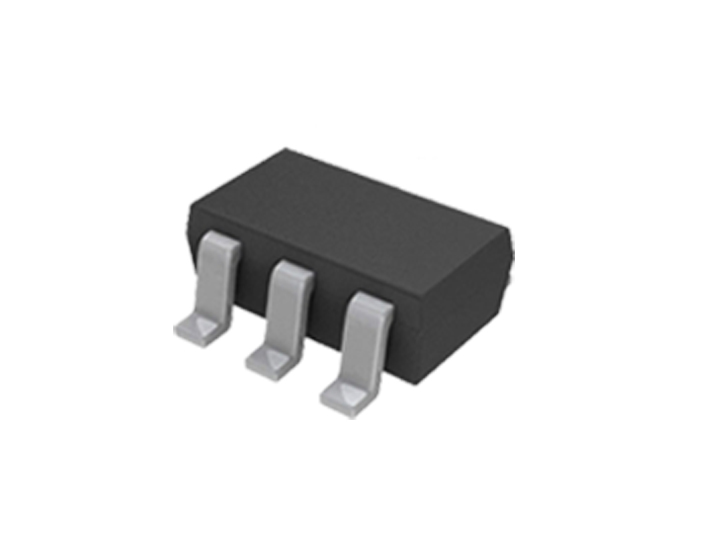

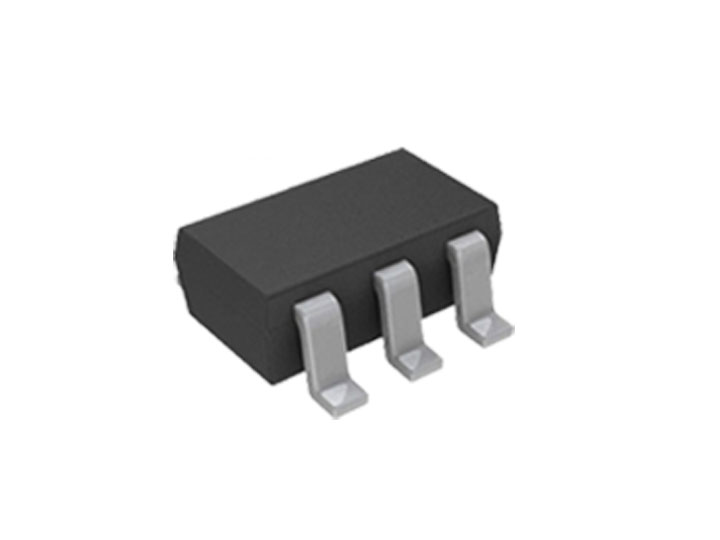

● 封裝形式6-pin SOT23-6

應用場合

● LED手電筒

● LED相機閃光燈

● PAD、攝像機、智能手機及OLED等相關設備
