AH2026C是一款內置 90V 功率 MOS高效率、高精度的開關降壓型大功率 LED恒流驅動芯片。采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在 DIM 端加 PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。

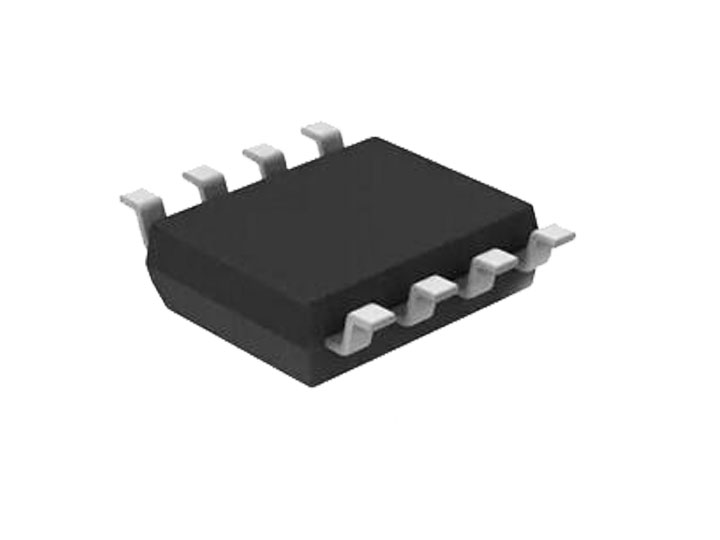

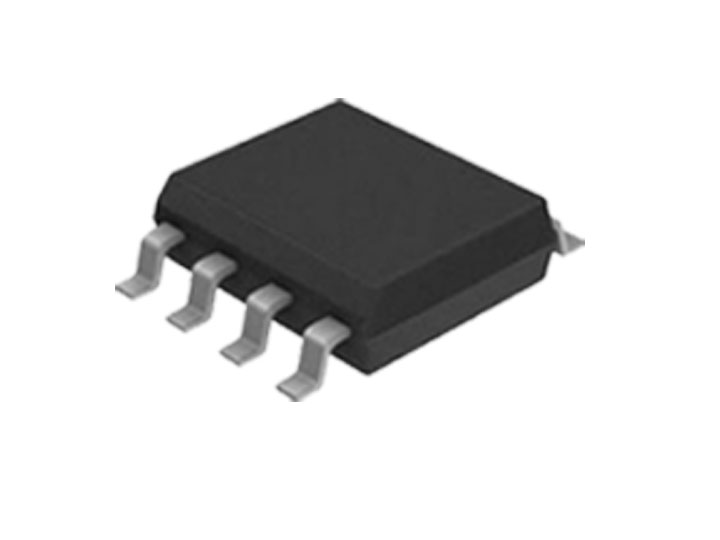

內部還集成了VDD穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。采用 ESOP8 封裝。散熱片內置接 SW 腳。

特點

◆內置 90V MOS

◆寬輸入電壓范圍：3.1V~80V

◆輸出電流范圍：100~800mA

◆高效率：可高達 93%

◆支持 PWM 調光和線性調光

◆最大工作頻率：1MHz

◆CS 電壓：250mV

◆芯片供電欠壓保護：2.6V

◆智能過溫保護

◆內置 VDD 穩壓管

應用

◆自行車、電動車、摩托車燈

◆強光手電

◆LED 射燈

◆大功率 LED 照明

◆LED 背光
